MG型通用门式起重机
文章出处： 责任编辑： 发布日期：2018-06-06 浏览次数：1920
一、主要用途

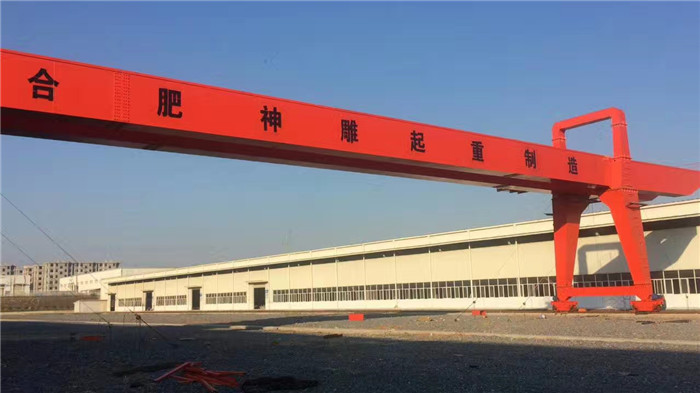

MH型电动葫芦半门式起重机是用电动葫芦作起升机构的单梁半门式起重机，适用于在车站、码头、仓库货场、建筑工地、水泥制品场、机械或结构的装配场、水电站等露天作业的场地中作起重运输装卸等工作，也适合于在室内车间工作。
本起重机的电动葫芦选用 CD1 型电动葫芦。
二、技术性能型号： MH
起 重 量： Q= t 跨度：S= m 起升高度： H= m
起升速度： V= m/min
小车运行速度： V 小= m/min 大车运行速度： V 大= m/min 适用环境温度： －25℃～＋40℃ 电流： 380V 50HZ
操作方式：地面控制
三、构造简要说明本起重机主要由电动葫芦、金属结构、大车运行机构和电气设备四大部分组成。
1、电动葫芦
本起重机采用悬挂式钢丝绳电动葫芦作起升机构。
2、金属结构
金属结构由主梁、支腿、上横梁、下横梁、联系梁、梯子平台等部件组成。
支腿采用箱型结构形式焊接而成，受力简洁明确，外形美观大方；支腿与下横梁之间、支腿与主梁、两根主梁之间均用螺栓联接，方便拆装。上横梁与下横梁主要由钢板拼焊 U 型梁，车轮的垂直偏斜、水平偏斜及大车运行机构等的安装正确均由下横梁的制造与焊装予以保证。支腿、上横梁、主梁、下横梁一般均需在制造厂予装，作出标记，以利于现场拼装的顺利进行和保证金属结构总装的正确与完好。梯子及防护圈用角钢、圆钢、扁钢焊成，通过螺栓与焊在支腿上的角钢联接，避免了现场焊接，拆装方便。
3、大车运行机构
本起重机的大车运行机构采用分别驱动方案，即在位于跨度两边的两条轨道（上、下各一）上的下横
梁上及上横梁上，各设两个主动车轮，每个主动车轮各通过二套独立的驱动装置驱动。
大车运行机构采用 LDH(LDHC)型减速机+YSE“软启动电机“驱动形式，这种形式具有结构紧凑、安装维修方便的特点。
4、电气
电气原理及电气设备安装请咨询线上客服。
