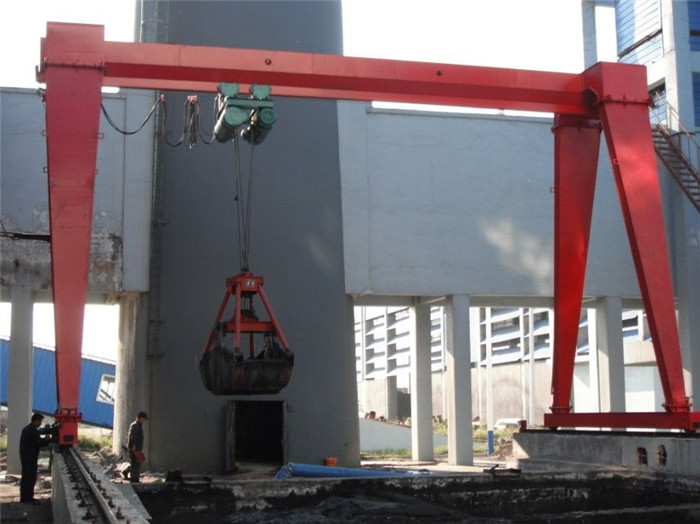

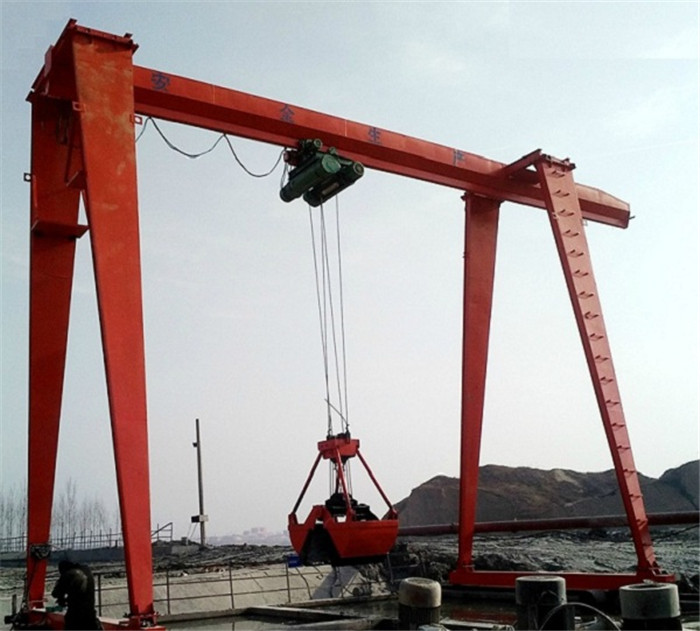

MHZ型抓斗电动葫芦门式起重机
文章出处: 责任编辑: 发布日期:2018-06-06 浏览次数:1996
MHZ型抓斗电动葫芦门式起重机——搬运各种散料物品,如煤、砂、水泥、焦碳、盐等;抓斗起重机的小车上布置有两套相同的卷扬机构,完成抓斗的起升、开闭动作。开闭卷筒除完成抓斗的张开和闭合作业外,还配合起升卷筒共同完成抓斗的升降作业。四绳抓斗是抓斗起重机的专用吊具,可自动抓取散装物料,如配特殊四绳抓具,也可抓取圆木竹等长材物料。每种起重量均有轻型、中型和重型三种抓斗型号,抓斗的自重计算在起重量之内。对于不同的物料和作业场所,抓斗又分带齿和不带齿两种抓斗,抓斗的开闭方向分为与主梁平行和垂直两种,在水中作业时应采用带孔抓斗。起重机规格参数包括起重量、跨度、工作级别、起升高度、各机构工作速度、最
大轮压、起重机工作极限等,其中起重量、跨度、工作级别通过标记可表示出来,其余参数需点击咨询了解
起重量:5t10t10/3.2t16/3.2t20/5t32/5t50/10t75/20t100/20t
160/32t25050t
跨度:10.5m13.5m16.5m19.5m22.5m25.5m28.5m31.5m
工作级别:按起重机的利用等级和载荷状态可分为A1A2A3A4A5A6
A7A8八个级别;
起重机的构造
电动双梁桥式起重机由小车、大车运行机构、桥架、电气、专用吊具五部分组成,
小车上布置有起升机构和小车运行机构,具体结构见图2、3、4
1.小车
主起升:由电机一半齿联轴器一轴—半齿联轴器一减速器一卷筒组构成
副起升:由电机一半齿联轴器一轴一半齿联轴器一减速器一卷筒组构成
小车运行:由电机一全齿联轴器一减速器一驱动车轮组构成,为集中驱动
