电动单梁起重机结构类型详解 | 选型指南与场景应用

一、电动单梁起重机核心结构类型及特点

1. LDA型（标准电动单梁起重机）

结构设计：主梁采用工字钢或焊接箱型梁，电动葫芦沿主梁下翼缘运行；端梁驱动，轨道支撑于车间立柱或承重墙

技术参数：起重量：1-20吨，跨度：≤22.5米，工作级别：A3-A5

核心优势：

✅ 性价比高，采购成本降低30%-50%

✅ 模块化设计，安装周期短（3-5天）

✅ 适用于80%常规物料搬运场景典型

应用场景：

机械制造车间、物流仓库、设备装配线

2. LX型（电动悬挂起重机）

结构创新：主梁直接悬挂于厂房顶部钢结构；无需地面立柱，轨道系统集成在屋顶桁架

技术亮点：最大起重量：5吨跨度：≤16米，净空高度要求：≥300mm

差异化优势：

✅ 节省100%地面空间，提升车间利用率

✅ 支持柔性生产线布局调整

✅ 低噪音运行（≤75dB）

典型应用场景：

汽车维修车间、电子组装线、食品包装车间

3. LB型（防爆电动单梁起重机）

安全设计：全系防爆配置：防爆电机（Ex d IIB T4）、防爆控制箱、无火花限位器；主梁表面静电导除处理

关键认证：符合GB3836.1-2010防爆标准，ATEX/ISO80079体系认证

技术参数：防爆等级：Ex d IIC T6（可定制），适用温度：-20℃~+60℃

核心价值：

✅ 杜绝电火花引发爆炸风险

✅ 通过化工园区安全验收必备设备

典型应用场景：

石化储罐区、锂电池生产车间、燃气站

4. LDH型（低净空单梁起重机）

空间优化方案：采用紧凑型电动葫芦，主梁与葫芦一体化设计，降低整体高度15%-20%

技术指标：净空高度需求：比常规机型减少300-800mm，起升高度可达30米

核心优势：

✅ 破解厂房改造高度限制难题

✅ 提升有效作业空间利用率

典型应用场景：

老旧厂房升级、层高6米以下车间

5. 冶金专用型（抗高温单梁起重机）

强化设计：主梁加装隔热护板（耐温≥300℃）；双制动系统+高温电缆防护套

特殊配置：热辐射报警装置，钢丝绳耐高温润滑涂层

技术参数：环境温度：-10℃~+200℃，防护等级：IP55

行业价值：

✅ 连续作业寿命提升3倍

✅ 降低炼钢车间设备故障率60%

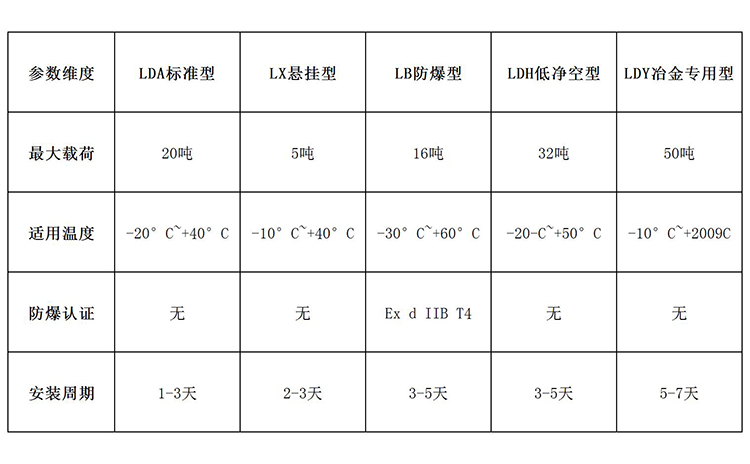

二、5大机型对比决策表

三、企业选型3步法

Step 1：环境诊断

❗️存在可燃气体/粉尘 → 必选LB防爆型

❗️车间高度＜8米 → 优选LDH低净空型

❗️高温区域（＞80℃） → 指定冶金专用型

Step 2：效能测算

日均作业频次＞50次 → 建议工作级别A5以上

年运行时间＞2000小时 → 需配置变频控制系统

Step 3：成本优化

预算有限 → 选择LDA基础型（可分期升级）

长期使用 → 投资LDH型（节省厂房改建费用）

四、权威认证与质保体系（增强信任背书）

国家认证：TSG Q7015-2016特种设备制造许可

国际标准：ISO9001/FEM/CMAA认证

质保政策：核心部件3年质保，终身技术支持
